Guia de bomba centrífuga de alto fluxo: tipos, dimensionamento e serviço de processo químico

Se você já dimensionou uma linha de transferência para um grande parque de tanques ou assistiu a dificuldades no circuito de circulação porque a bomba foi escolhida apenas na cabeça, você já sabe que “alto fluxo” é um termo relativo. No trabalho com bombas centrífugas, geralmente significa um ponto de funcionamento onde o volume é mais importante do que a pressão. A bomba pode movimentar água de resfriamento, fluido de processo químico, salmoura ou um produto de baixa viscosidade através de uma ampla rede de tubulação, e o impulsor e o revestimento são dispostos para passar esse volume com eficiência. Na Jiangsu Feixiang Pump Manufacturing Co., Ltd., nosso trabalho diário com fábricas de produtos químicos e usuários de processos nos ensinou que a melhor bomba centrífuga de alto fluxo raramente é a maior na folha de dados; é aquele que corresponde à curva do sistema, ao fluido e à realidade da manutenção.

O que “alto fluxo” significa para uma bomba centrífuga

A vazão é o volume que uma bomba fornece por unidade de tempo, enquanto a altura manométrica é a energia que ela adiciona por unidade de peso de líquido. Uma bomba centrífuga de alto fluxo fica no lado direito de sua curva de desempenho: grande volume, altura manométrica geralmente modesta. É por isso que essas bombas geralmente usam um impulsor suspenso de estágio único, uma voluta larga e passagens generosas de sucção e descarga. A velocidade específica aumenta à medida que o fluxo aumenta em relação à altura manométrica, movendo os projetos em direção a impulsores de fluxo misto e de fluxo axial quando a necessidade de altura manométrica é muito baixa e a necessidade de volume é muito alta.

É importante não confundir alta vazão com alta pressão. Uma bomba pode ser grande em tamanho, mas ainda assim fornecer apenas algumas barras de cabeça. Por outro lado, uma bomba multiestágio pode produzir alta pressão com um fluxo comparativamente modesto. A questão prática é onde a curva do sistema cruza a curva da bomba e se a bomba selecionada opera perto do seu ponto de melhor eficiência. Para líquidos de baixa viscosidade, como água, solventes e muitas correntes químicas, as bombas centrífugas são uma opção natural porque podem passar grandes volumes com uma construção relativamente simples.

Configurações comuns de bombas centrífugas de alto fluxo

As tarefas de alto fluxo são atendidas por vários arranjos de bomba, e a escolha certa depende da altura manométrica, do layout, do fluido e da frequência com que a unidade funcionará. Uma bomba de processo horizontal de estágio único costuma ser a primeira opção para transferência geral porque é acessível e fácil de manter. As bombas verticais economizam espaço e mantêm um caminho de sucção curto em reservatórios ou poços de circulação. As bombas de fluxo axial levam a ideia de alto fluxo ainda mais longe, usando impulsores tipo hélice para volumes muito grandes com altura manométrica baixa. As unidades multiestágios entram em cena quando o mesmo fluxo deve ser fornecido a uma pressão mais alta, embora o revestimento se torne mais longo e complexo.

No serviço químico, a bomba também deve respeitar os materiais e a vedação. Uma bomba de processo químico padrão pode ser fornecida em ferro fundido, aço inoxidável ou outras ligas, com vedações mecânicas adequadas ao fluido. Uma bomba revestida ou resistente à corrosão pode ser necessária para ácidos, álcalis e soluções salinas. Para tarefas de circulação muito grandes, como circuitos de evaporação e cristalização, um projeto de fluxo axial pode ser mais eficiente do que forçar uma bomba centrífuga de alto fluxo a operar longe de seu ponto ideal. Nosso discussão sobre desempenho da bomba de fluxo axial cobre essa compensação com mais detalhes.

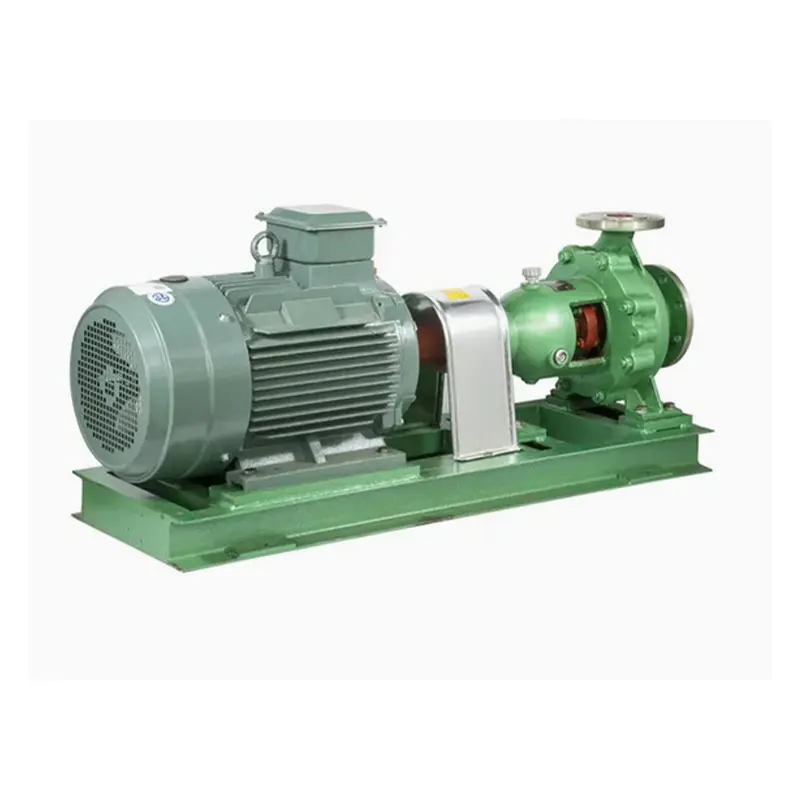

Bomba centrífuga química horizontal tipo IH Para líquidos corrosivos, semelhantes a água, sem sólidos, esta bomba ISO2858 de estágio único oferece uma ampla faixa de vazão e altura manométrica para serviços de processos químicos. Ver Produto →

Comparação rápida de estilos de bombas de alto fluxo

Onde as bombas centrífugas de alto fluxo cabem nas plantas de processo

Bombas centrífugas de alto fluxo aparecem em mais lugares do que muitas pessoas esperam. Eles lidam com água de resfriamento e água de serviço, transferem produtos entre tanques, alimentam purificadores, circulam salmoura ou fluido térmico e dão suporte a sistemas de camisa de reator. Em fábricas de produtos químicos, a mesma família de bombas pode ser usada para soluções diluídas, solventes e outros líquidos de baixa viscosidade, desde que os materiais molhados e as vedações sejam compatíveis. Quando o fluxo contém sólidos ou gás, o quadro muda e pode ser necessário um projeto diferente ou uma instalação modificada.

Uma distinção útil é entre transferência e circulação. Uma bomba de transferência geralmente tem um ciclo de partida e parada definido e pode precisar de capacidade de escorvamento automático ou de elevação de sucção. Uma bomba de circulação funciona por longos períodos, portanto, a eficiência e a operação estável perto do ponto de melhor eficiência são mais importantes. Os circuitos de evaporação e cristalização são um bom exemplo: a bomba deve movimentar um grande volume de licor com baixa altura manométrica disponível, e a seleção errada pode causar cavitação, vibração ou consumo desnecessário de energia. Esta é uma das razões pelas quais a nossa linha de bombas inclui centrífugas de processo e bombas químicas de fluxo axial para circulação de alto volume.

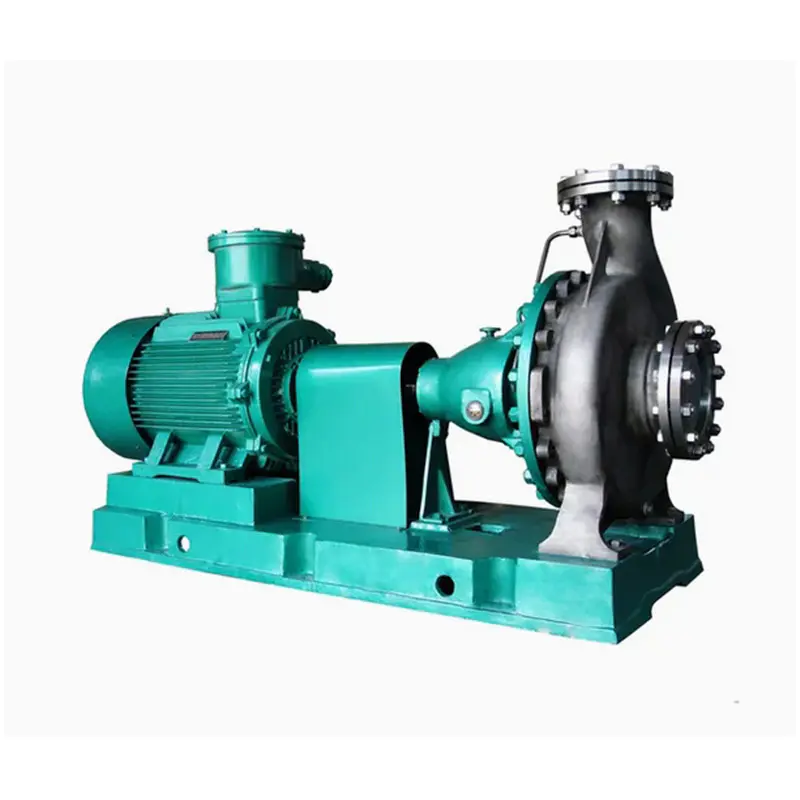

Bomba de processo químico padrão CZ Bomba de processo químico com abertura traseira para fluidos corrosivos ou de alta temperatura, com vazões de até 1500 m³/h e manutenção sem abertura de tubulação. Ver Produto →

Lista de verificação de dimensionamento e seleção

Uma seleção confiável começa com os dados, não com o tamanho do quadro. Anote o fluxo normal e máximo, a altura manométrica necessária, as propriedades do fluido e a temperatura operacional antes de observar as curvas. Em seguida, verifique cuidadosamente o lado de sucção. Muitas bombas de alto fluxo são responsabilizadas pela cavitação quando o problema real é a altura de sucção positiva disponível insuficiente, uma linha de sucção longa ou um cotovelo mal posicionado. As seguintes verificações são um ponto de partida prático.

1. Ponto de serviço: Confirme o fluxo e a altura manométrica do projeto, além de qualquer margem de capacidade futura. Evite adicionar margens arbitrárias que empurrem a bomba para a direita da sua curva.
2. Dados fluidos: Registre viscosidade, densidade, conteúdo de sólidos, gás dissolvido, corrosividade e temperatura. Eles determinam o tipo de bomba, os materiais e a disposição da vedação.
3. Margem NPSH: Compare o NPSH disponível com o NPSH necessário em toda a faixa de vazão, não apenas no ponto de projeto.
4. Materiais e vedações: Combine as peças molhadas com o fluido e escolha um plano de lavagem de vedação que possa ser mantido em campo.
5. Motorista e controle: Verifique o dimensionamento do motor, o método de partida, a operação em velocidade variável e o efeito da mudança de velocidade no fluxo e na altura manométrica.
6. Disposição: Mantenha a tubulação de sucção curta e direta, proporcione submersão adequada e deixe espaço para acesso para manutenção.

Também ajuda perguntar como a bomba será operada. Uma unidade que funciona a toda velocidade durante anos tem prioridades diferentes daquela que é acelerada ou trocada com frequência. Se o sistema precisar de uma ampla faixa de vazão, o controle de velocidade variável pode ser mais útil do que um ajuste de impulsor maior. Se o fluido for corrosivo, uma construção revestida ou inoxidável pode custar mais antecipadamente, mas reduz o tempo de inatividade. O objetivo não é encontrar o número de fluxo mais alto; é encontrar uma bomba que permaneça dentro de uma janela operacional saudável.

Notas de instalação, operação e manutenção

Bombas centrífugas de alto fluxo recompensam uma boa instalação. O grauteamento da placa de base, o alinhamento do eixo e o suporte da tubulação são importantes porque grandes volumes de fluxo podem produzir forças de reação perceptíveis. A tubulação de sucção não deve ter pontos altos onde o ar possa se acumular e a bomba nunca deve funcionar a seco, a menos que seja especificamente projetada para essa função. Durante o comissionamento, verifique a rotação, vazamento da vedação, vibração e corrente do motor no ponto operacional real. Uma bomba que faz barulho ou vibra na partida pode estar cavitando, desalinhada ou funcionando longe de sua vazão projetada.

Na operação diária, observe a pressão de sucção, a pressão de descarga, a indicação de vazão e a temperatura do mancal. Uma perda gradual de fluxo pode indicar um impulsor desgastado, um filtro de sucção parcialmente bloqueado ou uma alteração no processo. As falhas do selo mecânico geralmente são causadas por funcionamento a seco, fluxo de descarga deficiente ou desalinhamento, e não pelo próprio selo. Mantenha anéis de desgaste e juntas sobressalentes para unidades críticas e registre a curva da bomba no comissionamento para que futuras alterações de desempenho possam ser avaliadas em relação a uma linha de base conhecida. Para tarefas corrosivas ou de alta temperatura, um cronograma de manutenção preventiva baseado na condição da vedação e na tendência de vibração é geralmente mais útil do que um intervalo fixo de revisão.

Bomba de fluxo axial vertical para tarefas de alto volume Bomba de fluxo axial vertical para tarefas de alto volume e baixa altura manométrica; a orientação para economia de espaço é adequada para irrigação, controle de enchentes, tratamento de águas residuais e instalações restritas. Ver Produto →

Trabalhando com um fabricante de bombas em serviço de alto fluxo

vem construindo bombas químicas desde a década de 1980, e nossa linha de produtos abrange bombas de processo químico, bombas resistentes à corrosão, bombas de alta temperatura, bombas de fluxo axial, bombas autoescorvantes e equipamentos relacionados. Essa amplitude é útil quando uma alta vazão se sobrepõe à compatibilidade química ou à alta temperatura, porque a conversa pode passar de “qual bomba é maior” para “qual combinação hidráulica e de material se ajusta a esta linha”. Nossas famílias de bombas de processo CZ, HJ, IH e ZA atendem diferentes partes desse mapa, enquanto as bombas de fluxo axial e de circulação vertical cobrem aplicações de grande volume e baixa altura manométrica.

Se você está planejando uma nova instalação ou substituindo uma bomba que nunca encaixou bem, envie-nos o fluxo, a altura manométrica, os dados do fluido, a temperatura e um esboço simples do layout da tubulação. Podemos revisar o serviço com você e recomendar uma configuração prática. O objetivo é uma bomba centrífuga de alto fluxo que faça seu trabalho de maneira silenciosa, eficiente e com manutenção que sua equipe possa realmente realizar.
